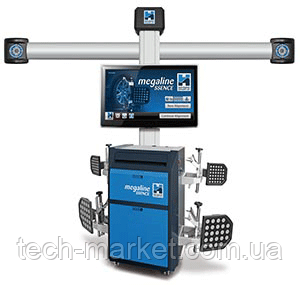

3D Стенд розвал-сходження Trommelberg Стенд "схід-розвал" URS400BV

3D Стенд розвал-сходження Trommelberg Стенд "схід-розвал" URS400BV

Комп'ютерний 3D стенд розвал-сходження», в якому для вимірювання кутів установки

коліс використовуються ІК-технології і безконтактні світловідбиваючі мішені,
закріплені на колесах автомобіля.
Цифрові камери високого дозволу, що розміщуються на автоматичному підйомнику
або нерухомо (на стіні), сприймають відбите від мішеней випромінювання і
фіксують найменші відхилення в положенні коліс. Комп'ютер стенду
використовує перетворені дані для побудови тривимірного образу шасі, який
потім порівнюється зі специфікацією конкретного автомобіля.
Кінцевий результату – кути установки коліс відображаються на 21" РК-моніторі разом з
контрольними значеннями кутів, що зберігаються в щорічно оновлюваному Банку Даних
специфікацій.
Для отримання даних в стенді використовується технологія останнього покоління цифрової
обробки відеозображень, камери високого дозволу Scientific Imaging і
сучасне програмне забезпечення Align+ під управлінням операційної системи
Windows.
Особливості:
- Вимірювання всіх необхідних кутів будь-якого автомобіля всього за 4 кроку
- Безконтактні світловідбиваючі мішені: немає кабелів, джерел живлення,
зарядних пристроїв та електронних компонентів, що вимагають періодичного
калібрування
- Унікальні мішені типу «шахова дошка» володіють підвищеною надійністю.
Мішені не містять ні скла, ні електроніки, і стійкі до корозії
- Застосування інфрачервоної технології знижує перешкоди від підсвічування потужними
джерелами світла, що, в свою чергу підвищує стабільність показань
- Стенд зручний для регулювання кутів на ножичних і четырехстоечных
підйомниках: синхронізуючись з рухом підйомної платформи, цифрові
камери автоматично супроводжують переміщення автомобіля
- Автоматична компенсація помилок зчитування, яка необхідна для
правильного визначення кутів caster і camber у випадку нерівномірного
переміщення автомобіля на підйомнику
- 3D анімація істотно полегшує процедуру регулювання кутів
- Банк Даних містить понад 20.000 специфікацій автомобілів всіх світових
виробників. Користувач може додавати, редагувати та видаляти
власні дані (клієнтський банк даних)
- Різні способи регулювання: переднього сходження (Single Tie Rod), S-кривої
сходження (Toe Curve), розвалу вивішеному на автомобілі (Jacked up Camber for
both Front & Rear).
- Програмне забезпечення Data Manager – корисний інструмент для
автомайстерень, який дозволяє знаходити дані по проведеним роботам з
місяця, року і реєстраційним номером
- Кілька видів двоколірних звітів: графічний, тестовий, попередньої
перевірки
- Повністю русифіковане меню.
Спеціальні функції:
- Компенсація прокатуванням
- Калібрування камер і мішеней (після заміни)
- Зміна інформації про автомобілі, багатокористувацький режим,
оновлення даних по моделям, перетворення одиниць зміни та ін.
- Спеціальний екран для введення даних про дорожній просвіт для Mercedes
Benz
- Екран для введення даних за попередньою регулювання кутів і
попередньої навантаженні для BMW
- Програмне забезпечення OEM Wizard дає оператору можливість
налаштовувати робочий інтерфейс програми, вибираючи або пропускаючи
стандартні інспекційні екрани, екрани попереджень, caster swing і
т. п. для економії часу і збільшення продуктивності майстерні.
Стандартна комплектація:
Програмне забезпечення Align+ і Банк Даних
Балка з попередньо встановленими цифровими камерами
Персональний комп'ютер з передвстановленою ОС Windows 7 / 64 біт
Широкоформатний 21" / 16:9 кольоровий РК-монітор високого дозволу
Клавіатура і комп'ютерна миша
Кольоровий струменевий принтер формату A4
Зручний мобільний шафа для комп'ютера, периферії та зберігання аксесуарів
4 безконтактних світловідбивних мішені
Фіксатор керма
Фіксатор педалі гальма
Електромеханічний підйомник
4 універсальних колісних затиску 12"-24".
