Фильтры сжатого воздуха MD Camozzi

Фильтры сжатого воздуха MD Camozzi, фото 1
Фильтры сжатого воздуха MD Camozzi, фото 2Фильтры сжатого воздуха MD Camozzi, фото 3Фильтры сжатого воздуха MD Camozzi, фото 4
  • В наличии
  • Код: MD

900 грн.

Фильтры сжатого воздуха MD Camozzi
900 грн.
В наличииФильтры сжатого воздуха MD Camozzi
Купить
+380508290301
  • +380675029036
  • +380932359111
Купить
+380508290301
  • +380675029036
  • +380932359111
  • График работы
  • Адрес и контакты

Фильтры Серия MD Camozzi

- Удаление из сжатого воздуха компонентов масла, жидкости и газа, при помощи фильтрующего элемента – активированного угля;

- Качество воздуха согласно стандарту ISO 8573-1:2010 [1:7:1] ;

- Стакан с системой защиты позволяет снизить риски аварий

- Дополнительный выход сжатого воздуха с расходными характеристиками аналогичными стандартному выходу;

- Индикатор загрязненности фильтра.



Фильтры с активированным углем. Серия MD. Модель MD1-FCA0


Принцип работы данного фильтра базируется на абсорбционных свойствах фильтрующего элемента, который состоит из пористых нитей, проложенных в несколько шаров. Данная структура позволяет отделять нежелательные включения, такие как, пары масла или дым, и пропускать сжатый воздух.

В блоке фильтров фильтр с активированным углем устанавливается четвертым, после двух центробежных 25 мкм и 5 мкм и коалесцентного, поскольку он требует предварительной фильтрации как и коалесцентный. Учитывая характеристики данного фильтра, рекомендуется заменять фильтрующие элементы каждые 6 месяцев или после 1000 рабочих часов.


Общие характеристики фильтров с активированным углем серии MD




Конструкция

модульный, компактный, фильтрующий элемент

Материалы

см.таблицу материалов

Присоединение

сменные картриджи для внешнего подключения: резьбовые (G1/8, G1/4, G3/8);
или с цанговым зажимом (под трубопровод наружным диаметром 6, 8, и 10 мм)

Ориентация

вертикально, в линию3

Крепление

на стене (используя кронштейн)

Рабочая температура

10°C ÷ 40°C (t макс. = 60°C)

Слив конденсата

отсутствует

Качество воздуха
по стандарту
ISO 8573-1:2010

ISO 8573-1:2010 [1:7:1].
Рекомендуется предварительная фильтрация воздуха до класса ISO 8573-1:2010 [2:8:2] или ISO 8573-1:2010 [1:8:1].

Рабочее давление

0,3 ÷ 16 бар

Номинальный расход

см. ГРАФИКИ РАСХОДА на страницах ниже

Фильтрующий элемент

активированный уголь

Остаточное содержание масла

< 0,003 мг/м³

Рабочая среда

сжатый воздух



Кодировка для заказа:



MD

1

-

FCA

0

- 1/8



MD

Серия
1 Размер
1 = 42 мм

FCA

Фильтр с активированным углем
0

Индикатор загрязненности:
0 = не присутствует
1 = присутствует

1/8

Присоединение (вход-выход)*:
= без портов)
1/8 = G1/8
1/4 = G1/4
3/8 = G3/8
6 = под трубопровод Ø6
8 = под трубопровод Ø8
10= под трубопровод Ø10
* Примечание: если входной и выходной порты отличаются, необходимо указывать оба значения.
Пример: MD1-FC000-1/8-1/4

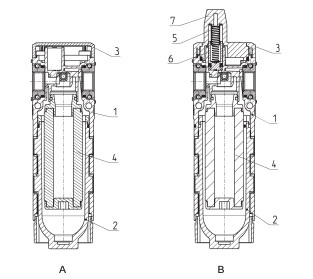

Фильтры с активированным углем Серия MD - материалы

A = фильтр
B = фильтр с визуальным индикатором загрязненности
Фильтр с активированным углем, Серия MD

Деталь Материалы
1 = Корпус Полиамид
2 = Стакан Поликарбонат
3 = Крышка Полиамид
4 = Фильтрующий элемент Активированный уголь
5 = Верхняя пружина Нержавеющая сталь
6 = Поршень Анодированный алюминий
7 = Индикатор загрязненности Поликарбонат
Уплотнения NBR

Расходные характеристики

Фильтры с активированным углем, Серия MD - расходные характеристики Фильтры с активированным углемр, Серия MD - расходные характеристики
Присоединение 1/8
ΔP = Падение давления
Q = Расход
Присоединение 1/4
ΔP = Падение давления
Q = Расход

Фильтры с активированным углем, Серия MD - расходные характеристики
Присоединение 3/8
ΔP = Падение давления
Q = Расход

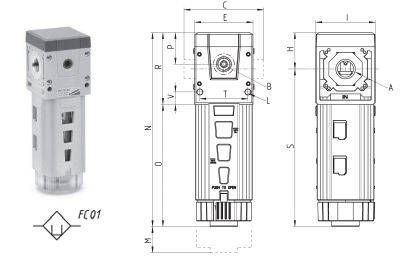

Фильтры с активированным углем, Серия MD – размеры

Размеры фильтров с активированным углем, Серия MD

Модель A B C E H I L M N O P R S T V Вес (кг)
MD1-FCA0 G1/8 42 42 26,2 43 Ø4 90 139,7 88 22,7 51,7 113,5 34,6 9 0,2
MD1-FCA0-1/8 G1/8 G1/8 42 42 26,2 43 Ø4 90 139,7 88 22,7 51,7 113,5 34,6 9 0,2
MD1-FCA0-1/4 G1/4 G1/8 42 42 26,2 43 Ø4 90 139,7 88 22,7 51,7 113,5 34,6 9 0,2
MD1-FCA0-3/8 G3/8 G1/8 42 42 26,2 43 Ø4 90 139,7 88 22,7 51,7 113,5 34,6 9 0,2
MD1-FCA0-6

Ø6

G1/8 47 42 26,2 43 Ø4 90 139,7 88 22,7 51,7 113,5 34,6 9 0,2
MD1-FCA0-8

Ø8

G1/8 62 42 26,2 43 Ø4 90 139,7 88 22,7 51,7 113,5 34,6 9 0,2
MD1-FCA0-10

Ø10

G1/8 67 42 26,2 43 Ø4 90 139,7 88 22,7 51,7 113,5 34,6 9 0,2

Фильтры с активированным углем с визуальным индикатором, Серия MD - размеры

Размеры фильтров с активированным углем с визуальным индикатором, Серия MD

Модель A B C E H I L M N O P R S T V Вес (кг)
MD1-FCA1 G1/8 42 42 48,7 43 Ø4 90 162,2 88 45,2 74,2 113,5 34,6 9 0,2
MD1-FCA1-1/8 G1/8 G1/8 42 42 48,7 43 Ø4 90 162,2 88 45,2 74,2 113,5 34,6 9 0,2
MD1-FCA1-1/4 G1/4 G1/8 42 42 48,7 43 Ø4 90 162,2 88 45,2 74,2 113,5 34,6 9 0,2
MD1-FCA1-3/8 G3/8 G1/8 42 42 48,7 43 Ø4 90 162,2 88 45,2 74,2 113,5 34,6 9 0,2
MD1-FCA1-6

Ø6

G1/8 47 42 48,7 43 Ø4 90 162,2 88 45,2 74,2 113,5 34,6 9 0,2
MD1-FCA1-8

Ø8

G1/8 62 42 48,7 43 Ø4 90 162,2 88 45,2 74,2 113,5 34,6 9 0,2
MD1-FCA1-10

Ø10

G1/8 67 42 48,7 43 Ø4 90 162,2 88 45,2 74,2 113,5 34,6 9 0,2





Фильтры сжатого воздуха в Украине

Характеристики
Основные
Производитель  Camozzi
Страна производительИталия
Гарантийный срок  12 (мес)
