Воздухосборник 4 м3
146 000 ₴
- Під замовлення
- Код: ВВ-4,0
- +380 (67) 502-90-36

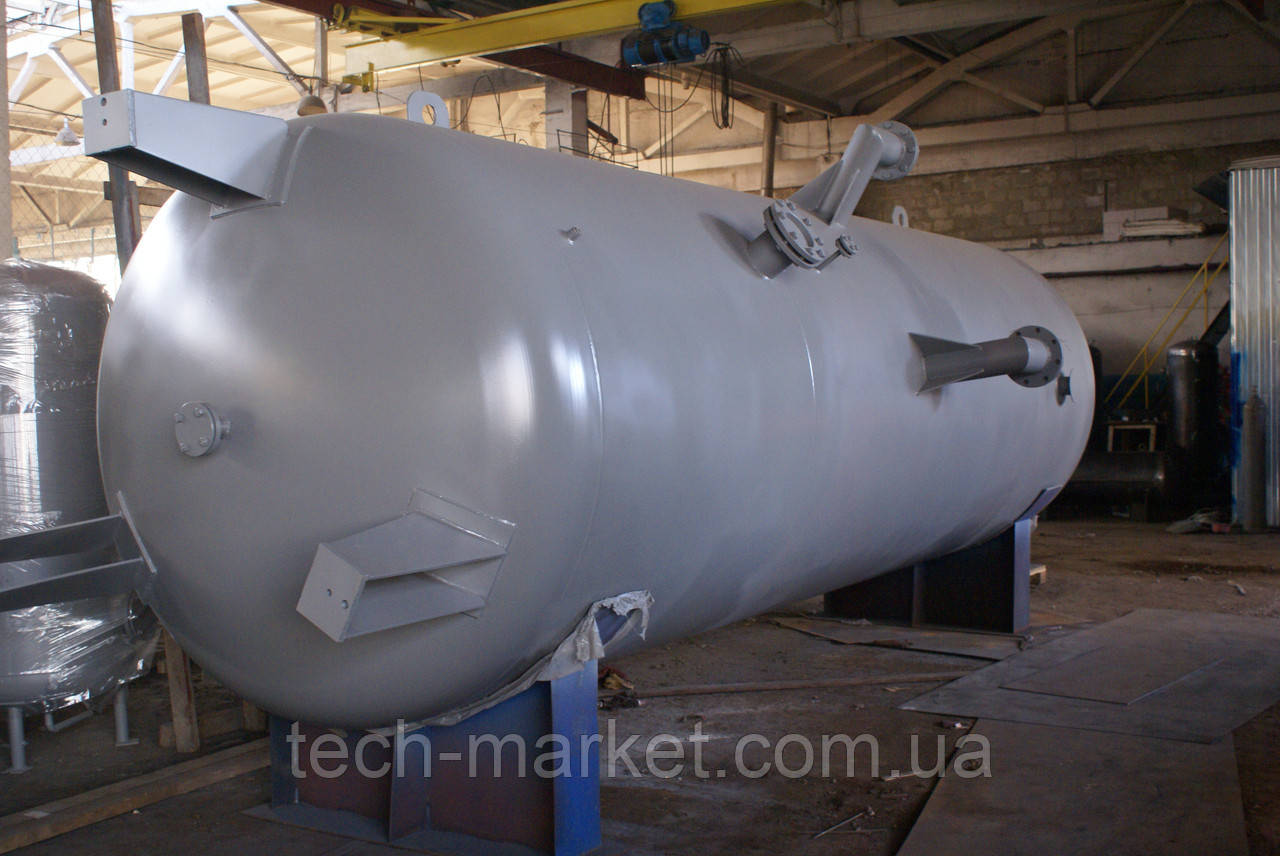

Воздухосборник 4 м3 (ресивер повітряний)
Ємність - виготовляються у вертикальному положенні, укомплектовані арматурою, пофарбовані двокомпонентною фарбою ТЕХНОС (куля покриття 60 мкм) та гідровипробувані.
До комплекту повітрозбірника входити: паспорт, технічний опис та інструкція з есплуатації.
Гарантія 12 місяців з моменту вводу в експлуатаціяю, але не більше ніж 18 місяців з моменту відвантаження.
Воздухосборники призначені для створення запасу повітря для технологічних потреб і згладжування пульсації в повітроводах при роботі поршневих компресорів загального призначення і компресорів інших типів з надмірним тиском не більше 0,785 МПа (8 кгс/кв. см). Для повітрозбірників В-0,5; В-1 встановлюється запобіжний клапан Ду 80 Рн 9,2. Для повітрозбірників В-2; В-3,2; В-4; В-6,3; В-8; В-10 встановлюється запобіжний клапан Ду 50 Рн 9,2. У всіх повітрозбірниках встановлюється манометр МПЧ У16кг/см кв. 1,5 D 160 і кран натяжна муфтовий, клапан(вентиль) Ду 25 т/ф 15Б 1бк.
Діапазон робочої температури повітрозбірників серії У від -40оС до +180оС. Вид кліматичного виконання - УХЛ1, сейсмічність району експлуатації повітрозбірників ― до 6 балів за дванадцятибальною шкалою.
Марка сталі: 09Г2С за ГОСТ 5520.
Примітки: 1. Ущільнювальна поверхня фланцевих з'єднань- "з'єднувальний виступ".
2. Умовний тиск фланців штуцерів 1,6 МПа.
3. На повітрозбірниках В-0,5; В-1; В-2; В-3,2; В-4 запобіжний клапан встановлюють на штуцер 3.
4. Воздухосборники В-0,5; В-1 виготовляють без люка К.
Параметри:
Воздухосборник В-3,2 |
|
D |
1200 мм |
D1 |
1100 мм |
D2 |
984 мм |
d |
24 мм |
d1 |
М20 |
H |
3830 мм |
L1 |
2495 мм |
L2 |
910 мм |
L3 |
1195 мм |
L4 |
2345 мм |
L6 |
2495 мм |
L7 |
130 мм |
L8 |
160 мм |
L9 |
22 мм |
Маса |
830 кг |
Умовний прохід штуцера А(вхід повітря) |
80 мм |
Умовний прохід штуцера Б(вихід повітря) |
80 мм |
Умовний прохід штуцераЗ(резервний) |
59 мм |
Умовний прохід До штуцера(люк) |
420х325 мм |
Основні | |
---|---|
Виробник | Харпромтех |
Країна виробник | Україна |
Гарантійний термін | 12 міс |
- Ціна: 146 000 ₴
