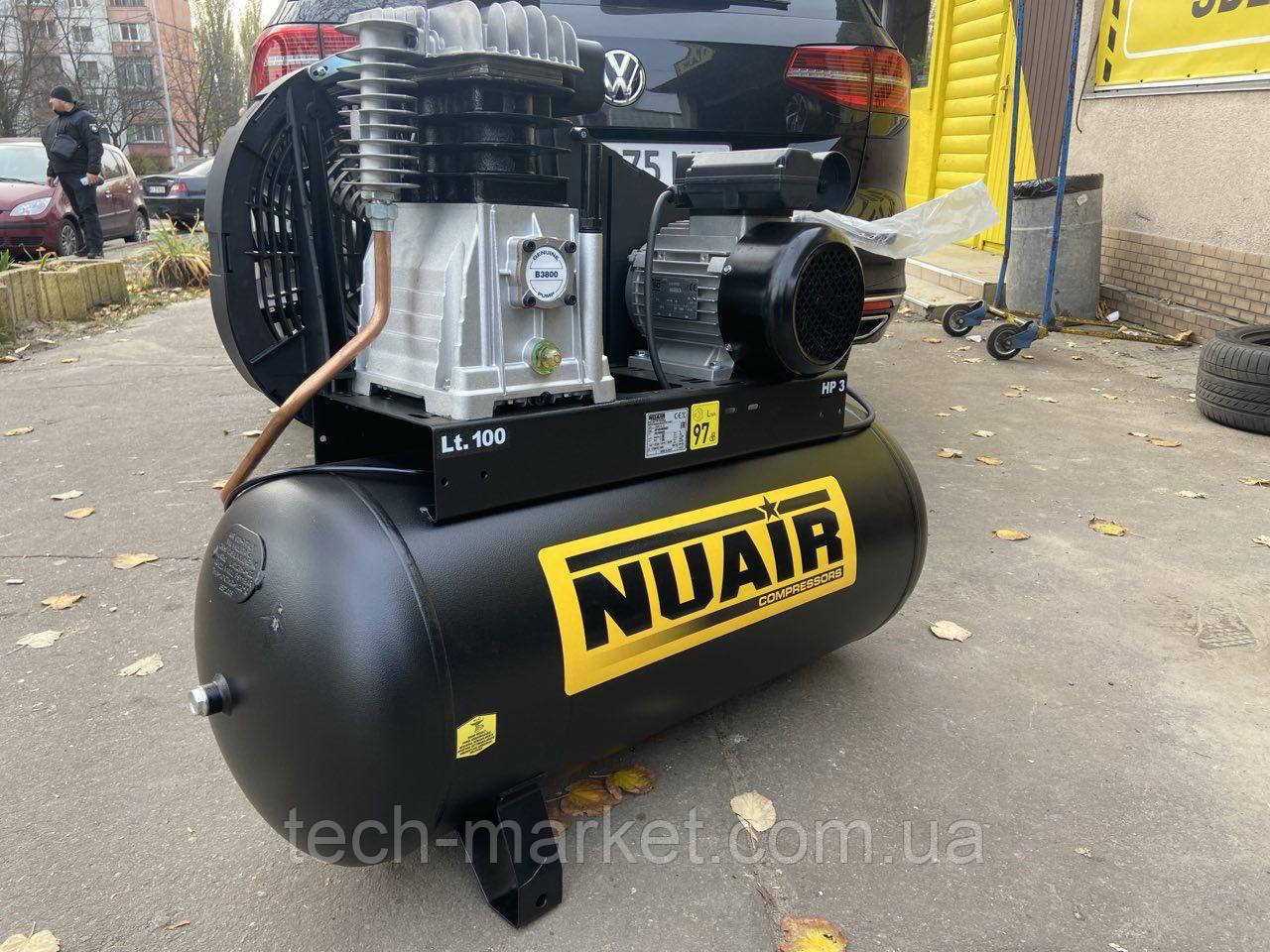

Компресор B3800B/100 CM3

Артикул...........................B3800B/3M/100 TECH

Виробник.............NUAIR, Італія

Технічні характеристики

Компресор NUAIR B3800B/3M/100 TECH оснащений двоциліндровим потужним двигуном потужністю 3 л. с. Об'єм ресивера 100 л. Використовується при проведенні фарбувальних, ремонтних, продувних робіт, відмінно справляється з накачуванням автомобільних шин, камер. Гільза циліндра виготовлена з високоякісного чавуну. Завдяки пластин клапанів з нержавіючої сталі продуктивність досягає 390 л/хв. Для більш ефективної роботи в NUAIR B3800B/3M/100 TECH збільшено масляний картер. Компресор оснащений алюмінієвими голівками циліндрів з охолоджуючими ребрами, які вбережуть двигун від перегріву, і регулятором тиску. Інструменти вбудовані в конструкцію бака, доступні для легкого використання і захищені від пошкодження. Транспортувальні колеса і ручка забезпечать зручне переміщення компресора.

1 Призначення

1.1 Компресор повітряний, поршневого типу, з ремінним приводом від електродвигуна.

1.2 Компресор є складним електромеханічним виробом і призначений для забезпечення пневматичного обладнання, апаратури та інструменту, що застосовується в промисловості, автосервісі і для інших цілей споживача стисненим повітрям, після його очищення додатковою системою підготовки повітря до норм, що діють в кожній з галузей. Використання компресора дозволяє значно економити електроенергію, механізувати працю і підвищити якість робіт.

Забороняється експлуатація компресора у вибухопожежонебезпечних приміщеннях.

Забороняється експлуатація компресора під впливом прямих атмосферних опадів, а також в побутових цілях.

2 Загальні відомості про виріб

2.1 Компресор спроектований і виготовлений у відповідності з загальними вимогами і нормами безпеки до даного виду обладнання, установлених у діючих технічних нормативних правових актах. Ступінь захисту компресора не нижче IP20. Клас за способом захисту людини від ураження електричним струмом 1.

Ймовірність виникнення пожежі на один виріб в рік не більше 10^-6.

2.2 Живлення компресора здійснюється від мережі змінного струму. Напруга мережі живлення і частота струму вказано в табличці наклеєної на титульному аркуші цього керівництва з експлуатації і на компресорі.

2.2 Кліматичне виконання УХЛ 3.1* для експлуатації при температурі навколишнього повітря від 1 °С до 40 °С.

2.3 Компресор спроектований і виготовлений у відповідності з загальними вимогами і нормами безпеки до даного виду обладнання, установлених у діючих технічних нормативних правових актах. Клас за способом захисту людини від ураження електричним струмом 1.

2.4 Режим роботи компресора – повторно-короткочасний, з тривалістю включення (ПВ) до 60 %, при тривалості одного циклу від 6 до 10 хв. Допускається безперервна робота компресора не більш 15 хв, але не частіше одного разу протягом 2-х ч.

2.5 Регулювання продуктивності після пуску компресора – автоматичне. Спосіб регулювання продуктивності: періодичний пуск-зупинка компресора.

2.6 Компресор забезпечений наступними засобами контролю, управління та захисту:

- манометром для контролю тиску стисненого повітря;

- телепрессостатом – виконавчим пристроєм для регулювання продуктивності періодичним пуском-остановом компресора;

- розвантажувальним клапаном – пристроєм розвантаження блоку поршневого при зупинці приводного двигуна;

- запобіжним клапаном – пристроєм захисту від перевищення максимального допустимого тиску в ресивері;

- пристроєм захисту від перевантажень електроустаткування, коротке замикання або обрив однієї із фаз живильної електричної мережі.
