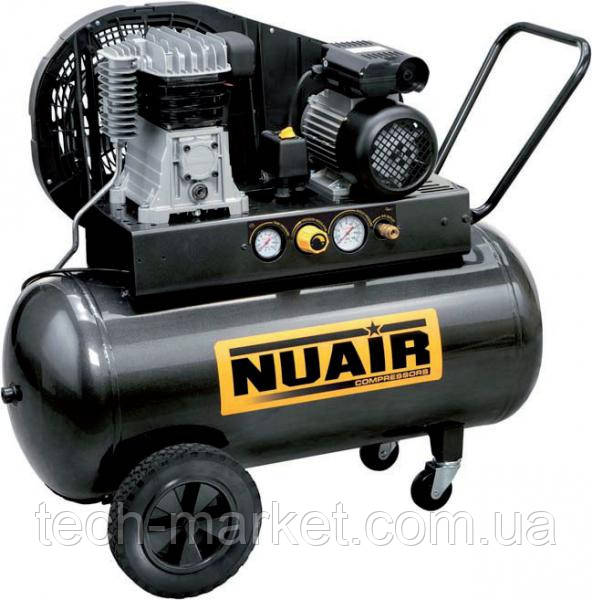

Компресор NUAIR B2800B/100 CM3

Масляний компресор з ремінним приводом NUAIR B2800B/100 CM3 - дуже практична, зручна і економічна модель компресора. Основними особливостями електричного компресора NUAIR B2800B/100 CM3 є наявність алюмінієвих головок і блоку циліндрів з великими охолоджуючими ребрами, які сприяють більш швидкому охолодженню, а також гільза виготовлена з високоякісного чавуну. Збільшений масляний картер забезпечує високоефективну роботу. Пластини клапанів із спеціальної зносостійкої нержавіючої сталі для максимальної продуктивності протягом всього терміну експлуатації. Компресор має невеликі габарити і тому є досить компактним і мобільним, а зручна ручка допоможе в транспортуванні. Компресор NUAIR B2800B/100 CM3 обладнаний регулятором тиску і манометром. Двигун компресора NUAIR B2800B/100 CM3 обладнаний примусовим повітряним охолодженням з захисним екраном, а також датчиком захисту від перегріву. Дана модель володіє наступними конструктивними особливостями, такими як, великий масляний картер для кращої мастила, пластини клапанів виконані із спеціальної зносостійкої нержавіючої сталі, які служать для більш високої продуктивності. Динамічно збалансований маховик з лопатями, необхідний для кращого охолодження.



1 Призначення



1.1 Компресор повітряний, поршневого типу, з ремінним приводом від електродвигуна.

1.2 Компресор є складним електромеханічним виробом і призначений для забезпечення пневматичного обладнання, апаратури та інструменту, що застосовується в промисловості, автосервісі і для інших цілей споживача стисненим повітрям, після його очищення додатковою системою підготовки повітря до норм, що діють в кожній з галузей. Використання компресора дозволяє значно економити електроенергію, механізувати працю і підвищити якість робіт.

Забороняється експлуатація компресора у вибухопожежонебезпечних приміщеннях.

Забороняється експлуатація компресора під впливом прямих атмосферних опадів, а також в побутових цілях.

2 Загальні відомості про виріб

2.1 Компресор спроектований і виготовлений у відповідності з загальними вимогами і нормами безпеки до даного виду обладнання, установлених у діючих технічних нормативних правових актах. Ступінь захисту компресора не нижче IP20. Клас за способом захисту людини від ураження електричним струмом 1.

Ймовірність виникнення пожежі на один виріб в рік не більше 10^-6.

2.2 Живлення компресора здійснюється від мережі змінного струму. Напруга мережі живлення і частота струму вказано в табличці наклеєної на титульному аркуші цього керівництва з експлуатації і на компресорі.

2.2 Кліматичне виконання УХЛ 3.1* для експлуатації при температурі навколишнього повітря від 1 °С до 40 °С.

2.3 Компресор спроектований і виготовлений у відповідності з загальними вимогами і нормами безпеки до даного виду обладнання, установлених у діючих технічних нормативних правових актах. Клас за способом захисту людини від ураження електричним струмом 1.

2.4 Режим роботи компресора – повторно-короткочасний, з тривалістю включення (ПВ) до 60 %, при тривалості одного циклу від 6 до 10 хв. Допускається безперервна робота компресора не більш 15 хв, але не частіше одного разу протягом 2-х ч.

2.5 Регулювання продуктивності після пуску компресора – автоматичне. Спосіб регулювання продуктивності: періодичний пуск-зупинка компресора.

2.6 Компресор забезпечений наступними засобами контролю, управління та захисту:

- манометром для контролю тиску стисненого повітря;

- телепрессостатом – виконавчим пристроєм для регулювання продуктивності періодичним пуском-остановом компресора;

- розвантажувальним клапаном – пристроєм розвантаження блоку поршневого при зупинці приводного двигуна;

- запобіжним клапаном – пристроєм захисту від перевищення максимального допустимого тиску в ресивері;

- пристроєм захисту від перевантажень електроустаткування, коротке замикання або обрив однієї із фаз живильної електричної мережі.
