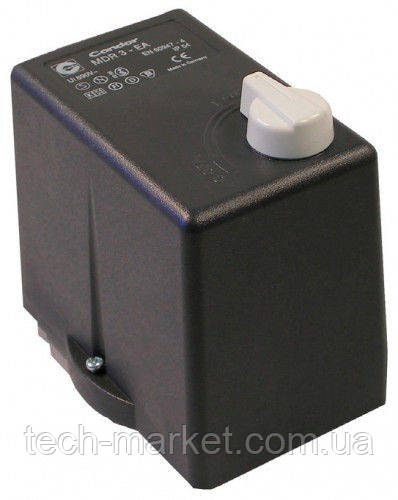

Реле тиску Condor MDR3

Реле тиску, у побуті також часто звані пресостатами, використовуються в «класичній» схемі керування поршневими компресорами — у цьому разі вони виступають як силовий пристрій, безпосередньо замикаючи та розмитий ланцюг живлення приводного електродвигуна залежно від робочого тиску, що подається на механічну частину пресостату. Також реле тиску можуть використовуватися і як керівний пристрій, коли вони замикають або розмикають ланцюг керування, що так само викликає спрацьовування пристроїв запуску електродвигуна (будь то пускач прямого запуску або «зірка-трикутник»).

Пресостати Condor серії MDR

Одним із найвідоміших виробників реле тиску є німецька компанія Condor Werke, а одним із найпоширеніших типів пресостатів — її серія MDR. Більшість, що в принципі використовують у конструкції реле тиску європейських компресорів, та й багато компресори, вироблені неєвропейськими фірмами, обладнуються цими реле тиску.

Реле тиску MDR2, 1-фазні

Реле тиску MDR2 з кнопкою вмик/вимк і без неї, і його габаритні розміри

Максимальний робочий тиск:                                   12 бар

• Виконання відповідно до:                                    EN 60947
• Розрахунковий термін експлуатації електричної частини:      >1x105 циклов
• Розрахунковий термін експлуатації механічної частини:       >5x106 циклів
• Макс. частота перемикань, електролектр. частина:                  120 ч-1
• Макс. частота перемикань, хутро. частина:                       600 ч-1
• Максимальний струм за 240 В:                                              20А
• Тиск руйнування:                                                 >35 бар
• Допустима температура CжВ/води:             -5...+80/+1...+80 °C
• Клас електричного захисту:                                           IP44

Фланець F4 Що таке «приєднання F4»? Приєднання F4 означає, що пресостат обладнаний 4-стороннім фланцем, що має 1 головне нарізне приєднання з зазначеним діаметром, і 3 допоміжні приєднання меншого діаметра (стандартно закриті заглушками). Використання фланця F4 дає змогу забезпечити більшу гнучкість у встановленні та розміщенні пресостату, а також приєднати паралельно з ним будь-які інші пристрої (наприклад, запобіжний клапан або манометр). Реле тиску Кондор МДР 1, МДР 2, МДР 3

Реле тиску MDR3, 3-фазні

 Реле тиску MDR3 з кнопкою вмик/вимк, і його габаритні розміри

• Макс. потужність електродвигуна 400 В: 7,5 кВт
• Максимальний робочий тиск: 35 барів
• Виконання відповідно до: EN 60947
• Розрахунковий термін експлуатації електричної частини: >1x105 циклів
• Розрахунковий термін експлуатації механічної частини: >1x106 циклів
• Макс. частота перемикань, електролектр. частина: 120 год-1
• Макс. частота перемикань, хутро. частина: 600 год-1
• Максимальний струм за 240 В: 24А
• Тиск руйнування для версій ≤16/≥25 бара: >40/60 барів
• Допустима температура CжВ/води: -5...+80/+1...+80 °C
• Клас електричного захисту: IP54

Що потрібно знати для замовлення

Для оформлення замовлення на реле тиску Condor MDR 1 MDR2 і Condor MDR3 потрібно, або принаймні вкрай бажано, знати таке:

1. яке реле тиску потрібно (це просто: MDR2 або MDR3)

2. на який тиск (дивіться діапазони регулювання poff у таблицях вище)

3. Чи потрібна кнопка вмикання/вимикання

4. яке приєднання під стиснене повітря

Іноді цю інформацію можна знайти на самому пресоста: на верхній частині кришки, на днищі, або навіть (в разі з реле перевантаження) всередині корпусу на релі перевантаження. Наприклад, нижче показана прислана нам одним із клієнтів фотографія днища пресостату MDR3 (це MDR-3 GDA AAAA 090A110 XAA XXX плюс реле перевантаження SK R3/16,0 плюс розвантажувальний клапан EV 3S плюс кабельний сальник PG 13.5 Z):
