Електронна комп'ютерна вимірювальна система Naja Evolution Celette для вимірювання геометрії кузова автомобілів
Технічні характеристики:Параметр | Значення |
---|---|
Точність вимірювань | 0,5 мм |
Бездротова зв'язок між ПК і вимірювальною головкою | Bluetooth |
Харчування | 220 В |
Вага комплекту | 190 кг |
Нове покоління - комп'ютерна вимірювальна система Naja Evolution від Celette дуже добре відома не тільки у всьому світі але й у нас в Україні.
Завдяки офіційній омологації системи автовиробниками, вона дуже добре себе показала на сотнях фірмових авторизованих автоцентрах дилерів Audi, BMW, VW і Mercedes Benz.
Система дуже проста в управлінні і надійна
- Мобільний кабінет для ПК
- 17" монітор, комп'ютер, клавіатура, принтер - в опціях
- Потужна база даних Naja Celette
- Поздовжня вимірювальна балка
- Електронна вимірювальна головка
- Набір вимірювальних наконечників і адаптерів
Це сучасна система вимірювань 3Д - побудована на тривимірному комп'ютерному моделюванні автомобіля з використанням останніх комп'ютерних технологій.
У програмі Naja - потужна база даних, на підставі якої проводяться контрольні заміри геометрії автомобіля.
Серце системи - високоточний вимірювальний модуль - вимірювальна головка Naja з механічним важелем і комплектом насадок-адаптерів для проведення вимірювань контрольних точок автомобіля.
Кожен адаптер має електронний зв'язок з головкою і програма розпізнає його підбір і розташування в просторі.
Точність вимірювань системи дуже висока - до 0,5 мм.
Дуже важливо, що вимірювальна система не має жорсткої прив'язки до кузова автомобіля - віртуальна базова площина створюється на підставі тривимірного вимірювання місцерозташування мінімально 3-4 контрольних точок неушкодженої частини автомобіля.
В комплект стандартної поставки включена еталонна лінійка, яка дозволяє в будь-який момент перевірити точність роботи системи.
Ніяких кабелів! В системі використана технологія Bluetooth, за допомогою якої вимірювальний модуль обмінюється даними з комп'ютером.
Система розумна: повністю автоматичне розпізнавання вимірюваних контрольних точок і використовуваних адаптерів.
По мірі вимірювання, програма створює віртуальну модель з відхиленнями геометрії реального кузова автомобіля.
Дані виводяться як в цифровому, так і в графічному вигляді.
Оператору пропонуються спеціальні підказки - напрямок додатка зусиль витяжки.
В міру виправлення геометрії кузова, відображаються всі базові та контрольні точки.
- Відзначимо дуже потужну омологированную базу даних автомобілів.
База створена на підставі заводських даних автовиробників, а тому найбільш повна. - Виключно дружній і простий інтерфейс програми дозволяє дуже швидко освоїти роботу з вимірювальною системою.
- Регулярне оновлення бази даних по автомобілям
- Фото, які виводяться на екран монітора показують контрольні точки на реальному автомобілі.
Точки з неправильним розташуванням, що знаходяться в зоні деформації кузова, позначені червоним кольором.
Програма дозволяє проводити діагональні і лінійні вимірювання між будь-якими точками.
Є кілька типових програм ремонту:
- Програма діагностики

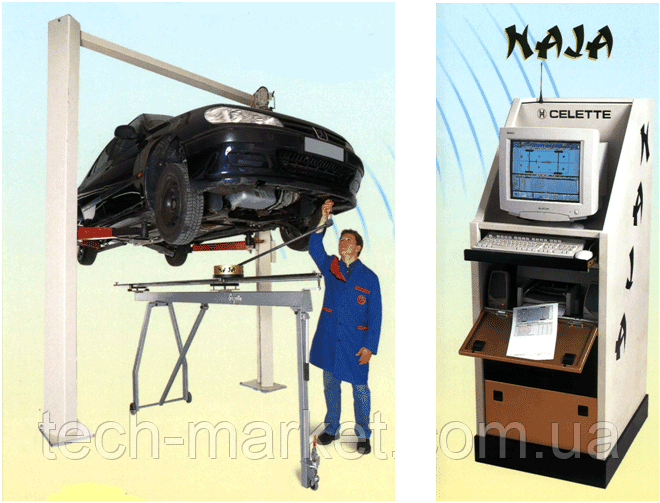

Вимірювально-діагностичний комплекс NAJA Evolution дозволяє проводити експрес-діагностику геометрії кузова автомобілів на двостійковому підйомнику з використанням додаткового мобільного діагностичного супорта NA 3100 (опція).
Можна практично відразу оцінити характер ушкодження і скласти попередній кошторис робіт. - Програма ремонту
При роботі у програмі ремонту вказується напрямок витягування (позначено на екрані комп'ютера).
При проведенні ремонту програма показує на екрані комп'ютера відхилення від контрольної точки правильної геометричної позиції по трьох осях X-Y-Z.
При поверненні і попаданні контрольної точки в правильну геометричну позицію, комп'ютер видає звуковий сигнал - Програма симетрії:
Ця програма дозволяє здійснювати швидкий промір невідомих або ексклюзивних авто, що відсутні в базі даних програми.
Можемо здійснювати проміри по днищу автомобіля, а також за дверних отворів, передньої і задньої частини авто. - Програма персоналізації даних:
Програма дає можливість додавати контрольні точки кузова автомобілів в існуючі карти, а також складати свої карти на рідкісні або ексклюзивні авто.
Ви можете зберегти дані обміру запасних частин кузова і порівняти ці дані з фрагментами, що повинні бути встановлені на автомобіль.
Основний недолік системи - її досить серйозна ціна. Це обладнання добре окупається тільки на серйозних кузовних СТО з хорошою завантаженням і на фірмовому сервісі
Але переваг дуже багато:
- Система Naja офіційно омологована основними автовиробниками:
VW-AUDI, CITROEN, FORD, NISSAN, OPEL, PEUGEOT, PORSCHE, RENAULT, TOYOTA та ін. - Дуже висока точність геометрії вимірювань - 0,5 мм
- Немає прив'язки вимірювальної балки до автомобіля
- Тривимірне моделювання для всіх базових і контрольних точок - як при діагностиці, так і в процесі ремонту.
- Збереження даних і можливість роздруку таблиці вимірів на будь-якому етапі робіт.
- Стандартний звіт про проведення діагностичних вимірів для страхових компаній
- Проведення експрес-діагностики геометрії кузова автомобіля на двостійковому підйомнику.
- Система може працювати практично зі всіма стапелями і стендами Celette, а при використанні спеціальних пристосувань - і зі стендами інших виробників.
Відмінна комп'ютерна система вимірювань омологированная автовиробниками.
Celette Франція
Програмне забезпечення комп'ютерної системи Naja
- Відзначимо дуже потужну омологированную базу даних автомобілів.
База створена на підставі заводських даних автовиробників, а тому найбільш повна. - Виключно дружній і простий інтерфейс програми дозволяє дуже швидко освоїти роботу з вимірювальною системою.
- Регулярне оновлення бази даних по автомобілям
- Фото, які виводяться на екран монітора показують контрольні точки на реальному автомобілі.
Точки з неправильним розташуванням, що знаходяться в зоні деформації кузова, позначені червоним кольором.
Програма дозволяє проводити діагональні і лінійні вимірювання між будь-якими точками.
Є кілька типових програм ремонту:
- Програма діагностики
Вимірювально-діагностичний комплекс NAJA Evolution дозволяє проводити експрес-діагностику геометрії кузова автомобілів на двостійковому підйомнику з використанням додаткового мобільного діагностичного супорта NA 3100 (опція).
Можна практично відразу оцінити характер ушкодження і скласти попередній кошторис робіт. - Програма ремонту
При роботі у програмі ремонту вказується напрямок витягування (позначено на екрані комп'ютера).
При проведенні ремонту програма показує на екрані комп'ютера відхилення від контрольної точки правильної геометричної позиції по трьох осях X-Y-Z.
При поверненні і попаданні контрольної точки в правильну геометричну позицію, комп'ютер видає звуковий сигнал - Програма симетрії:
Ця програма дозволяє здійснювати швидкий промір невідомих або ексклюзивних авто, що відсутні в базі даних програми.
Можемо здійснювати проміри по днищу автомобіля, а також за дверних отворів, передньої і задньої частини авто. - Програма персоналізації даних:
Програма дає можливість додавати контрольні точки кузова автомобілів в існуючі карти, а також складати свої карти на рідкісні або ексклюзивні авто.
Ви можете зберегти дані обміру запасних частин кузова і порівняти ці дані з фрагментами, що повинні бути встановлені на автомобіль.
Основний недолік системи - її досить серйозна ціна. Це обладнання добре окупається тільки на серйозних кузовних СТО з хорошою завантаженням і на фірмовому сервісі
Основні | |
---|---|
Виробник | Celette |
Країна виробник | Франція |
- Ціна: 1 125 000 ₴
