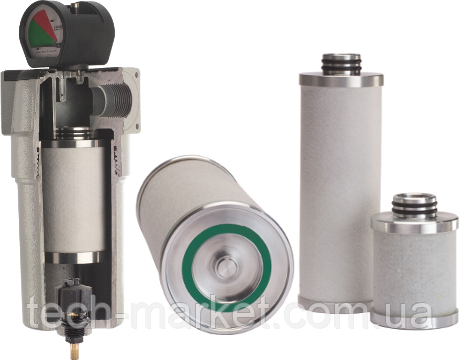

Магістральні фільтри Friulair стислого повітря серії FT
Стиснене повітря це цінне джерело потужності, але щоб отримати максимальну вигоду з цього, стиснене повітря повинен бути чистим і вільним від домішок. Виходячи з цих міркувань, FRIULAIR розробив оптимальний типоряд фільтрів стислого повітря серії FT* . Корпус фільтра з анодованого всередині і зовні алюмінію, що запобігає корозії. Фільтруючі елементи (картридж) взаємозамінні і не вимагають великих витрат при заміні. Фільтри мають чотири ступені фільтрації. Діапазон пропускної здатності від 850 Nл/хв до 42.000 Nл/хв. Максимальний робочий тиск 16 barg.
Рівень фільтрації P=3 мікрон; S=1микрон; X=0.01 мкм; Z=0.003 мікрон
FRIULAIR S. r.l. залишає за собою право вносити технічні зміни без попереднього повідомлення
- продуктивність: 850-42000 Nл/хв;
- рівень фільтрації: від 0,0003 до 3 мікрон;
- робочий тиск: 1-16 бар;
- max температура навколишнього середовища: 60С°;
- max температура повітря на вході: 120C°.
Для продуктивного використання стисненого повітря необхідно його очищення від сторонніх домішок, наприклад, олії, водяних парів і різних твердих частинок. У процесі експлуатації вони трансформуються в кислоти, які потім можуть істотно зашкодити пневмообладнання. Ви можете придбати будь-які фільтри стисненого повітря.
ОСОБЛИВОСТІ ФІЛЬТРІВ СЕРІЇ FT:
- Диференціальний манометр і індикатор засмічення, допомагають контролювати ефективність елемента фільтрації;
- Різьба на голівці і склянці фільтра дозволяє легко відокремлювати склянку з метою заміни фільтруючого елемента;
- Повітряні канали зі збільшеним перетином дозволяють знижувати перепади тиску;
- Декомпрессионной пристрій забезпечує безпеку відкриття фільтра;
- Внутрішні стінки фільтра анодовані для запобігання від корозії;
- Можливість об'єднання і закріплення декількох модульних фільтрів на стіні.
СТАНДАРТНА КОМПЛЕКТАЦІЯ:
- Внутрішній поплавковий клапан ATD003, встановлений на моделях FTP, FTS, FTX 008-120;
- Поплавковий клапан SCG20, встановлений на моделях FTP, FTS, FTX 160-400;
- Ручний клапан MDR04, встановлений на моделях FTZ 008-400
АКСЕСУАРИ ДЛЯ ФІЛЬТРІВ СЕРІЇ FT:
- KIT030 - набори для настінного монтажу фільтрів;
- Внутрішній автоматичний поплавковий клапан моделі ATD03, займає малий об'єм всередині корпусу і легко встановлюється і обслуговується;
- Автоматичний міні-поплавковий клапан ATD02, встановлюється зовні корпуса фільтра і займає мало місця;
- Клапан з електронним таймером, в залежності від моделі SCE02 або SCE04. Малогабаритний і встановлюється знизу фільтра;
- Автоматичний рівневий електронний клапан SEC02, обладнаний електронним датчиком рівня, який дозволяє мінімізувати втрати стисненого повітря;
- Ручний клапан видалення конденсату MDR04.
- Індикатор засмічення, встановлений у верхній частині головки фільтра CLI02.
- Диференціальні манометри моделей DIG04, DIG05, DIG06.
ЧОТИРИ РІВНЯ ФІЛЬТРАЦІЇ:
Рівень фільтрації | Якість повітря | Сфери застосування | Колір ідентифікації картриджів |
Серія P – 3 мікрон | Фільтр забезпечує затримання емульсії і твердих частинок аж до 3 мікрон. | Найчастіше встановлюють на вході осушувачів. Ідеально підходить в якості фільтра попереднього очищення вакуумних насосів, пневмообладнання, магістральних фільтрів. | |
Серія S – 1 мікрон | Фільтр затримує частинки до 1 мікрона, включаючи масло, і видаляє рідини. Граничний вміст залишків масла 0,1 мг/м3. | Як правило, встановлюють на вході осушувача в якості фільтра попереднього очищення для фільтрів (Х). Використовують для запобігання корозії в трубопроводах установок стиснутого повітря, обладнання доведення, на вході вакуумних насосів і двигунів стисненого повітря, перед фільтрами тонкого очищення для адсорбційних осушувачів. | |
Серія Х – 0,01 мікрон | Фільтр забезпечує затримання масляного туману і найдрібніших частинок, аж до 0,01 мікрон. Граничний вміст залишків олії 0,01 мг/м3. | Захищає системи управління, пневмотранспорт, системи фарбування, підходить в якості фільтра тонкого очищення для адсорбційних осушувачів. | |
Серія Z -Карбоновий - 0,003 мг/м3 | Активні вугільні елементи, призначені для усунення парів і запахів олії. Встановлюються після фільтра серії (X). Граничний вміст олії до 0,003 мг/ м3. | Знаходять широке застосування в фотолабораторіях, на зубоврачебном обладнання фармацевтичної і медичної промисловості, в системах упаковки і гальванічної обробки. |
ОСОБЛИВОСТІ ФІЛЬТРУЮЧИХ ЕЛЕМЕНТІВ:
- Виготовлений з нержавіючої сталі корпус гарантує довговічність;
- Підвищення ефективності з мінімальним падінням тиску за рахунок збільшення поверхні фільтрації;
- Стійкість до високих температур і синтетичних масел завдяки подвійній оболонці з поліестеру;
- Швидкість заміни і максимальна герметичність забезпечена з'єднанням з подвійним кільцем ущільнювача
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Для вибору необхідного фільтру потрібно визначити необхідну ступінь фільтрації в таблиці вище і співвіднести з пропускною спобностью в таблиці нижче
Модель | Продуктивність | Перепад тиску при навантаженні 100/50/25 % | З'єднання Ø вхід-вихід | Габарити AxBxC, мм | Вага кг |
||
Nл/хв | м3/годину | scfm | |||||
FT (P, S, X, Z) 008 |
850 | 51 | 30 | 0,12/0,08/0,06 | G 3/8" | 85 x 187 x 60 | 0.77 |
FT (P, S, X, Z) 012 |
1.200 | 72 | 42 | 0,12/0,08/0,06 | G 1/2" | 85 x 187 x 60 | 0.77 |
FT (P, S, X, Z) 018 |
1.850 | 111 | 65 | 0,12/0,08/0,06 | G 3/4" | 85 x 256 x 80 | 0.88 |
FT (P, S, X, Z) 030 |
3.300 | 198 | 116 | 0,12/0,08/0,06 | G 1" | 125 x 263 x 100 | 2.2 |
FT (P, S, X, Z) 055 |
5.500 | 330 | 194 | 0,12/0,08/0,06 | G 1" | 125 x 362 x 120 | 2.6 |
FT (P, S, X, Z) 080 |
8.100 | 486 | 286 | 0,12/0,08/0,06 | G 1.1/2" | 125 x 452 x 140 | 2.9 |
FT (P, S, X, Z) 120 |
12.500 | 750 | 441 | 0,12/0,08/0,06 | G 1.1/2" | 125 x 643 x 160 | 3.7 |
FT (P, S, X, Z) 160 |
16.800 | 1.008 | 593 | 0,12/0,08/0,06 | G 2" | 160 x 695 x 520 | 7.4 |
FT (P, S, X, Z) 250 |
26.000 | 1.560 | 918 | 0,12/0,08/0,06 | G 2.1/2" | 160 x 935 x 770 | 10 |
FT (P, S, X, Z) 400 |
42.000 | 2.520 | 1.483 | 0,12/0,08/0,06 | G 3" | 250 x 1170 x 780 | 25 |
Корективний коефіцієнт
Тиск повітря на вході |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
Корективний коефіцієнт |
0.25 | 0.38 | 0.50 | 0.65 | 0.75 | 0.88 | 1.00 | 1.13 | 1.25 | 1.38 | 1.50 | 1.63 | 1.75 | 1.88 | 2.00 | 2.13 |
Фільтри стисненого повітря в Україні
Основні | |
---|---|
Виробник | Friulair |
Країна виробник | Італія |
