Вимірювальна система Contact

Вимірювальна система Car Bench Contact

ВІДЕО:https://www.youtube.com/watch?v=9W5Wfvl33ZU

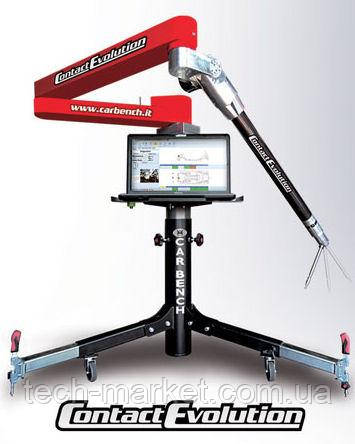

Вимірювальна система нового покоління - «Contact»

Електронна вимірювальна система Contact призначена для виконання 3-мірних вимірювань шасі і бічних частин автомобіля, а також будь-яких компаративних вимірювань.

Констуктивные особливості

Електронна вимірювальна система Contact може використовуватися для діагностики як самостійної операції (автомобіль піднімається за допомогою двостійкового підйомника), або в процесі середнього і складного кузовного ремонту (автомобіль встановлюється на стапель).
Виміри виконуються за допомогою маневреного і легко керованого трехплечевого шарнірного маніпулятора. Сумарна довжина «руки» маніпулятора становить 2,5 метра, цього достатньо для того, щоб проводити вимірювання будь-яких точок нижньої частини кузова без переміщення опорної стійки. Для вимірювання бічних і верхніх контрольних точок немає необхідності у використанні додаткових подовжувачів, перекладин, адаптерів і інших пристроїв. Шарнірний маніпулятор оснащений балансиром, стабілізуючим його положення. Вимірювання виконуються зручно і точно. Всі функції системи контролюються з пульта управління, інтегрованого у маніпулятор. Ще одна перевага системи Contact полягає в тому, що при діагностиці на двостійковому підйомнику немає необхідності у використанні додаткових візків і довгих напрямних – досить опорної стійки, що входить в базову комплектацію. Мобільна опорна стійка дозволяє використовувати вимірювальну систему Contact як підйомником, так і з будь-яким стапелем. Програмне забезпечення відрізняється легким у використанні дружній інтерфейс.
Під час правки кузова на екран монітора виводиться мішень, по якій оператор в реальному часі контролює напрямок вектора тяги і поточні координати відновлюваної контрольної точки.
Комплектація

У стандартну комплектацію входять адаптери кріплення маніпулятора на кузові автомобіля, телескопічна стійка з полками для ноутбука і принтера; в якості опції пропонується комплект супортів для кріплення елементів кузова.
Технічні характеристики

Технічні дані Contact
Тип Портативний електронний
Радіус дії 2500 мм
Похибка 0,5 мм
Напруга живлення 220 В, 50 Гц
Тип зв'язку маніпулятора з ноутбуком Дротовий/бездротовий (опція)
Кількість ступенів свободи маніпулятора 5
Висота опорної стійки:
- min 700 мм
- max 1200 мм
